 Funk Sendemodule

Diese Funkmodule (vollwertige HF-Modulatoren) sind zur Eigenentwicklung von Funksendern geeignet.
Das Funkprotokoll kann (und muss) somit vom Anwender selbst gestaltet werden.
Insbesondere für das 868MHz-Band sind dabei Beschränkungen bezüglich der erlaubten Sendedauer zu beachten (hourly dutycycle!). Es können hierfür auch integrierte Encoder-Bausteine verwendet werden (z.B. die HT12-Serie von Holtek) Die Sendeleistung ist bei diesen Sendemodulen auf die gesetzlichen Vorgaben begrenzt. So muss sich der Anwender bei der Verwendung von nicht gewinnbringenden Antennen keine Gedanken bezüglich zu hoher Sendeleistung machen. Lediglich beim Einsatz von gewinnbringenden Antennen mit Richtcharakteristik müssen eigene Messungen die gesetzliche Konformität sicherstellen.


PDF
Beschreibung
Frequenz / Modulation
STX-01 low cost Miniatur ASK-Sendemodul SIL-Bauform zur Eigenentwicklung von Funksendern; stabile HF-Ausgangsstufe;

2 Varianten verfügbar:
STX-01-3V für Betriebsspannung 3V
STX-01-5V für Betriebsspannung 5V		 433,92 MHz / AM
STX-05 ASK-Sendemodul SIL-Bauform mit integrierter Antenne und abgeglichener Sendeleistung von 10mW E.R.P (effektiv abgestrahlte Sendeleistung!) für maximale Reichweiten; verwendbar bis zu 10% dutycycle;
Betriebsspannung 2,5V..3,3V		 433,92 MHz / AM
STX-11-3V Miniatur ASK-Sendemodul SIL-Bauform zur Eigenentwicklung von Funksendern; stabile HF-Ausgangsstufe;
Für Betriebsspannung 3V		 868,30 MHz / AM

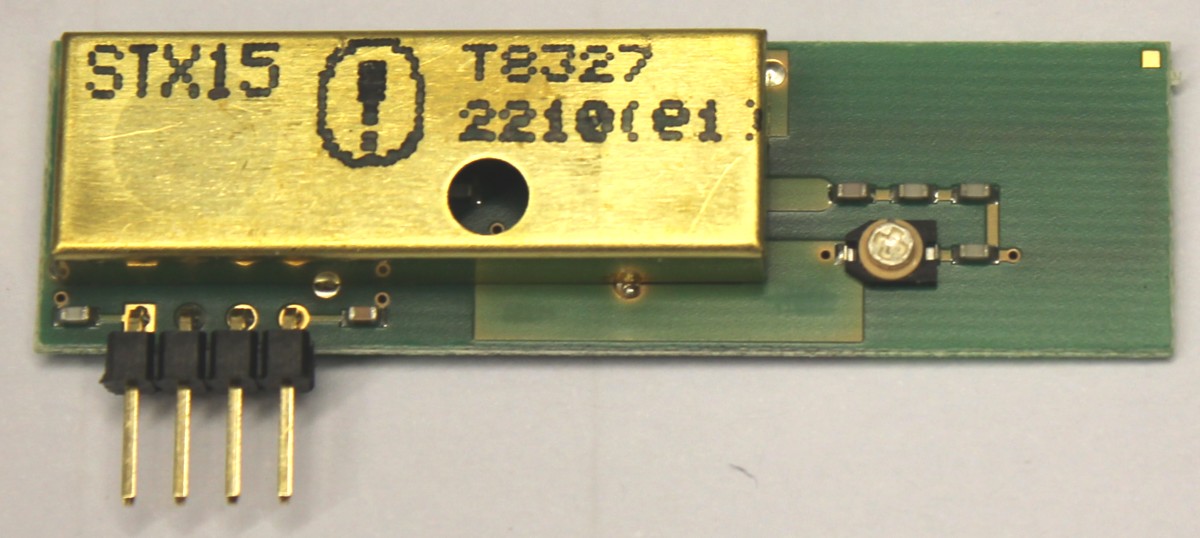

STX-15 ASK-Sendemodul SIL-Bauform mit integrierter Antenne und abgeglichener Sendeleistung von 25mW E.R.P (effektiv abgestrahlte Sendeleistung!) für maximale Reichweiten; verwendbar bis zu 1% hourly dutycle!
Betriebsspannung 2,5V..3,3V		 868,30 MHz / AM
